DN800-ден асатын құбыр диаметрлері үшін тікелей экструзия үлкен экструдерлерді, жоғары қысқыш күштерді және күрделі салқындату жүйелерін талап етеді. Спиральды орау процесі — профильді экструдер алдымен үздіксіз HDPE жолағын (төртбұрышты немесе тікбұрышты қуыс қима) шығарады, содан кейін ол бұрандалы түрде оралып, айналмалы оправкаға балқыту арқылы дәнекерленген - айқын артықшылықтарды ұсынады:
| Аспект | Тікелей экструзия | Спиральды орау |
|---|---|---|
| Максималды экономикалық диаметр | ~DN1200 | DN4000 дейін |
| Инвестиция құны | Өте жоғары | Орташа (2–3 экструдер) |
| Сақина қаттылығының икемділігі | Қабырғасының қалыңдығы бойынша бекітілген | Профиль дизайны арқылы реттеледі |
| Материалды пайдалану (кг/м) | Жоғары (қатты қабырға) | Төменгі (қуыс ядро құрылымы) |
| Қайта өңделген материалды пайдалану | Шектеулі (≤20%) | Up to 100% (with proper screw design) |
The winding process also allows real‑time adjustment of the pipe's wall structure, enabling the same production line to manufacture pipes with ring stiffness ratings from SN4 (4 kN/m²) up to SN16 (16 kN/m²) simply by changing the winding pitch or profile dimensions.

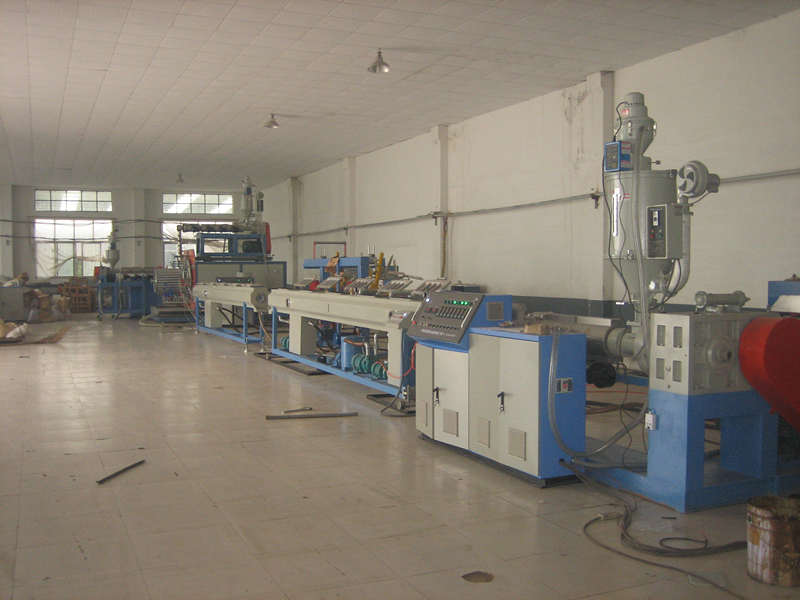

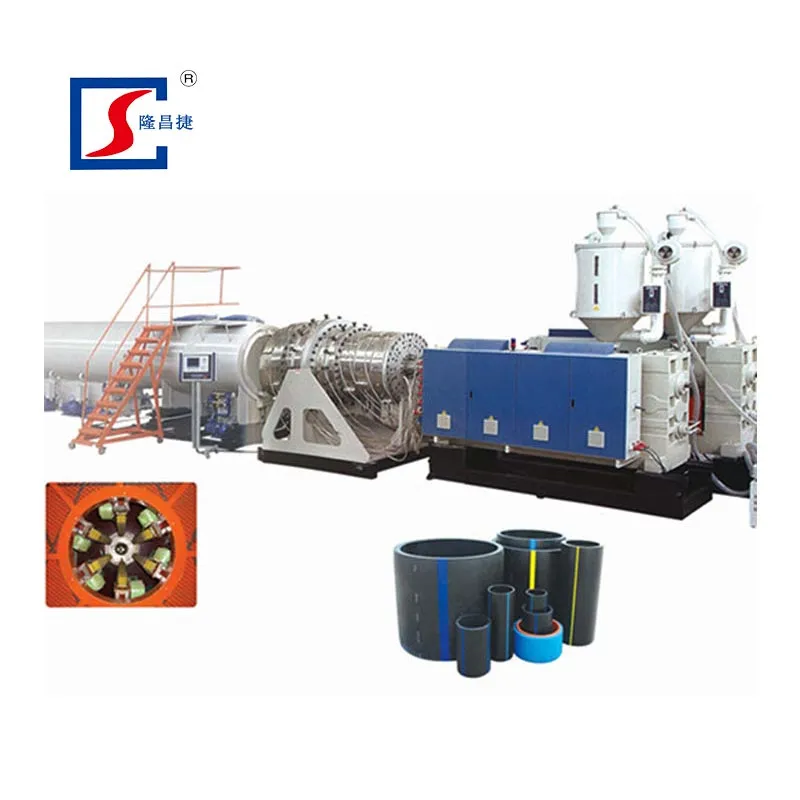

Толық үлкен диаметрлі орама құбырларды өндіру желісі әдетте келесі станциялардан тұрады:
Негізгі профильді экструдер – үздіксіз қуыс жолақты (жүк көтергіш құрылым) шығарады.
Ко‑экструдер (балқыма жабыстырғыш экструдер) – көрші жолақ қабаттарын балқыту үшін дәнекерлеу нүктелеріне балқытылған HDPE қолданады.
Спиральды орауыш қалыптау машинасы – құбыр диаметрі мен орама бұрышын басқаратын көп осьті айналмалы оправка.
Күйдіру/салқындату бөлімі – кернеуді жеңілдетуді және өлшем тұрақтылығын қамтамасыз етеді.
Автоматты кескіш ара – тұтынушы көрсеткен ұзындықтарға желілік кесуді орындайды.
PLC орталық басқару жүйесі – барлық экструдерлерді, орама каретканы және тасымалдауды синхрондайды.
Төмендегі кестеде жетекші қытайлық және еуропалық машиналар өндірушілерінен алынған параметрлері бар ең көп таралған коммерциялық қол жетімді үлгілер жинақталған (мәндер әдеттегі; соңғы сипаттамалар жеткізушінің теңшеуіне байланысты).
| Модельдік код | Құбырдың OD диапазоны (мм) | Негізгі экструдер | Балқытылған экструдер | Орнатылған қуат (кВт) | Максималды шығыс (кг/сағ) | Типтік қолданба |
|---|---|---|---|---|---|---|
| WR‑800 | 200 – 800 | SJ65/34 (65 мм бұранда, 34 L/D) | SJ55/34 | ~210 | 380 – 420 | Салалық канализациялар, тұрғын үйлердің дренаждары |
| WR‑1200 | 300 – 1200 | SJ80/34 | SJ65/34 | ~320 | 530 – 570 | Қалалық магистральдық желілер, тазарту қондырғылары |
| WR‑2200 | 800 – 2200 | SJ90/38 (жоғары момент) | SJ65/34 | ~430 – 460 | 720 – 850 | Жаңбыр суы, өнеркәсіптік салқындатқыш су |
| WR‑3000 | 1200 – 3000 | SJ120/38 (екі сатылы декомпрессия) | SJ80/34 | ~530 – 560 | 880 – 950 | Үлкен сарқырамалар, өзен аралық сифондар |
| WR‑4000 | 1800 – 4000 | SJ150/38 + мәжбүрлі азықтандыру | SJ90/34 | ~680 – 720 | 1100 – 1250 | Мега-жобалар, туннельді төсеу құбырлары |
Ескертпе: Жоғарыдағы барлық үлгілер құбыр диаметрі мен қабырға қалыңдығына байланысты 0,5 – 1,2 м/мин жолдың максималды жылдамдығымен жұмыс істейді. Сақина қаттылығын осьтік беріктікке қарсы оңтайландыру үшін орама бұрышы 50° және 85° арасында реттеледі.
Негізгі параметрлерден басқа, келесі инженерлік мәліметтер желіңіздің он жыл бойы ақаусыз жұмыс істейтінін немесе техникалық қызмет көрсету қорқынышына айналатынын анықтайды.
For cost‑competitive production, the ability to process post‑industrial regrind (100% flakes) is non‑negotiable. Іздеу:
Жоғары айналу моменті, төмен жылдамдықты жүйелер (беріліс қорабының тиімділігі > 95%).
Кедергі бөлімі бар екі сатылы декомпрессиялық бұрандалар – бұл көпірдің пайда болуын болдырмайды және айнымалы өлшемді беру кезінде де біркелкі балқуды қамтамасыз етеді.
Бұрандалы ұштардағы қатты қаптау (мысалы, вольфрам-карбидті жабын) абразивті қайта өңделген материалды өңдеу кезінде қызмет ету мерзімін ұзартады.
Тексерілетін параметр: 100% қайта ұнтақталған балқыту сыйымдылығы өңделмеген материалдың кемінде 85%-ы болуы керек (көптеген арзан конструкциялар 60%-ға дейін төмендейді).
Қалыптаушы оправка DN2000 құбырлары үшін ± 0,5 мм шегінде концентритті сақтауы керек. Негізгі спецификациялар:
Жетек осьтерінің саны: ≥ 4 тәуелсіз серво-жетегіл ось (радиалды кеңейту, осьтік қозғалыс, оправканың айналуы және жолақ бағыттағышы).
Гидравликалық қысу қысымы: 0,5 – 2,5 МПа қуыс профильді сындырмай, дұрыс балқыту дәнекерлеуін қамтамасыз ету үшін реттеледі.
Диаметрді жылдам өзгерту жүйесі: бір үлгі диапазонындағы диаметрді өзгерту үшін құралсыз реттеу уақыты ≤ 30 минут.
Көптеген жеткізушілер Siemens S7‑1500 немесе Allen-Bradley PLC құрылғыларын ұсынса да, маңызды ерекшелігі қос экранды тәуелсіз синхрондау – негізгі экструдер мен орама кареткада бөлек оператор панелдері болуы керек, бірақ жоғары жылдамдықты өнеркәсіптік Ethernet шинасы (PROFINET немесе EtherCAT) арқылы байланысады. Бұл мүмкіндік береді:
Диаметрді өзгерту кезінде тәуелсіз жылдамдықты кесу.
Құбыр қабырғасының қалыңдығы өзгерген кезде автоматты моментті өтеу.
Толық қадағалау үшін нақты уақыттағы деректерді тіркеу (балқыма температурасы, қысым және орама моментін қоса).
Жақсы конфигурацияланған орама сызығы стандартты қос қабырғалы спиральды құбырлармен шектелмейді. Дұрыс көмекші құралмен ол мыналарды шығара алады:
Үш қабырғалы орамалы құбырлар – ішкі және сыртқы гофрленген қабатты пайдаланып сақинаның аса жоғары қаттылығы (SN16) үшін.
Қабырғалы (T-типті) профиль құбырлары – SN8 сақтай отырып, салмақты азайтуға арналған.
Қатты қабырғалы орамалы құбырлар – жоғары ағынды қолданбалар үшін тегіс ішкі тесік қажет болғанда (Маннинг коэффициенті n ≤ 0,009).
Бұл профильдер арасындағы ауысу әдетте профильді экструзия қалыбын ауыстыруды және орау қадамын реттеуді қажет етеді – тәжірибелі экипаж .
| Шығын тармағы | Типтік диапазон | Оңтайландыру кеңесі |
|---|---|---|
| Машинаның негізгі бағасы (WR‑2200) | 380 000 – 480 000 АҚШ доллары (FOB) | Бұрандалы материалды салыстыру (нитридтелген болат пен биметалл) |
| Орнату және іске қосу | Машина құнының 8 – 12% | 2 апта бойы оқытуды ұсынатын жеткізушілерді таңдаңыз |
| Энергияны тұтыну | 180 – 250 кВт сағ/тонна құбыр | Барлық қозғалтқыштарда инверторларды іздеңіз (ЕО-ға тән желілердегі стандарт) |
| Құрал-саймандар (формалар мен оправкалар) | Бір диаметрі үшін 15 000 – 30 000 АҚШ доллары | Қаптамадағы стартер жинағы (3 диаметрі) туралы келіссөздер жүргізіңіз |
| Жылдық техникалық қызмет көрсету бюджеті | Сатып алу құнының 3-5% | Орамдық беріліс қорабының қосалқы бөлшектеріне назар аударыңыз - ең ұзақ жеткізу уақыты |
Жаһандық HDPE құбырлар нарығы ескірген су инфрақұрылымын ауыстыру және жаңа жасыл индустриалды парктердің арқасында 2030 жылға дейін CAGR 5,8% өседі деп болжануда. Өндірушілер үшін жеңу стратегиясы:
Күтпеген ірі тендер мүмкіндіктерін алу үшін ағымдағы ең үлкен тапсырысыңыздан кемінде бір диаметрі жоғары сызықты инвестициялаңыз (мысалы, егер сіз негізінен DN2000 сатсаңыз, WR‑3000).
Бұранданың нақты өнімділігін тексеру үшін тек таза түйіршіктерді емес, өзіңіздің қайта өңделген материал қоспаңызды пайдаланып, зауыттық қабылдау сынамасын (FAT) сұраңыз.
Қашықтан диагностика ұсынатын жеткізушілерге басымдық беріңіз (IoT-дайын контроллерлер) – бұл біздің далалық тәжірибемізде тоқтау уақытын 40%-ға қысқартады.
HDPE үлкен диаметрлі құбырларды орау машиналарыкүрделі, бірақ жақсы түсінілген технология. Табысты инвестицияның кілті ең жарқын тақырып сандарында емес, қайта өңдеуге арналған бұрандалы дизайнда, оправка дәлдігін қалыптастыруда және жүйенің синхрондалуында жатыр. Сатып алуды тексеру тізімі ретінде жоғарыдағы параметрлер кестелері мен техникалық бақылау нүктелерін пайдаланыңыз. Жеткізушілерді бағалағанда, тек брошюра емес, әрқашан нақты өндірістен процесс деректерін (балқыма температурасының профилі, ерекше энергия тұтынуы және диаметрге төзімділік) сұраңыз.
